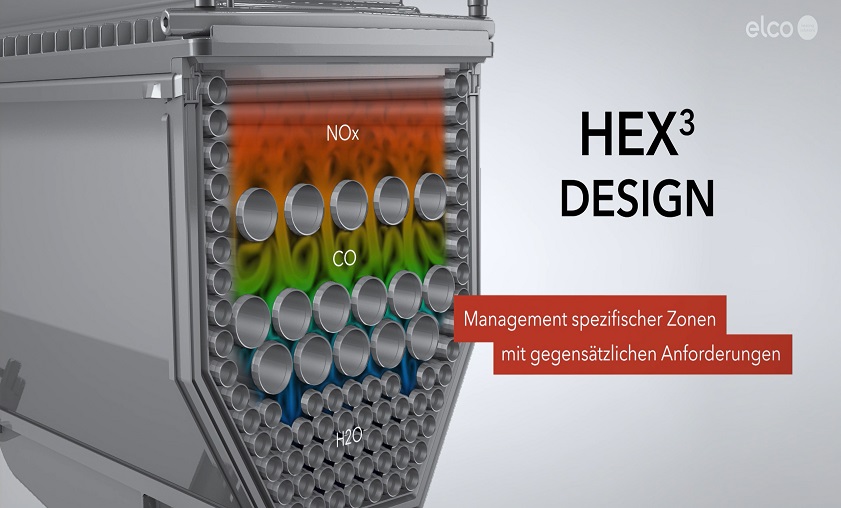

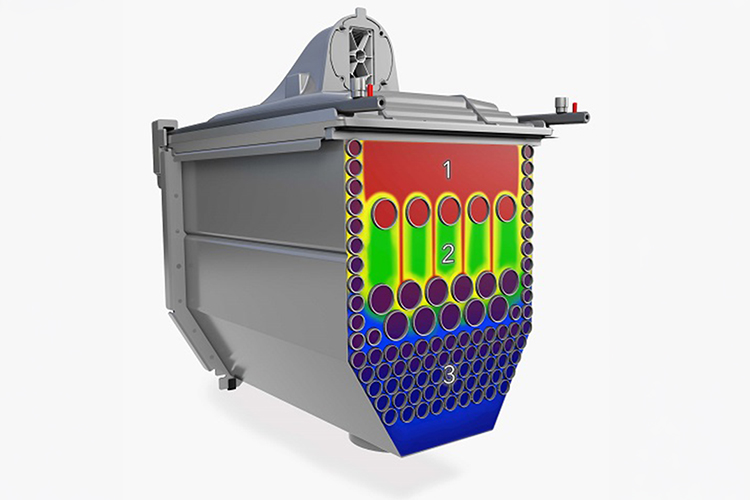

Technische Darstellung der hex³-Wärmetauschertechnologie mit Rohrstruktur und Simulation der Temperaturverteilung für eine effiziente Wärmeerzeugung.

ELCO HEX-Technologie

ELCO investiert kontinuierlich in Forschung und Entwicklung, um sicherzustellen, dass die bewährten Edelstahl-Wärmetauscher auch zukünftig eine hohe Energieeffizienz, verlässliche Funktion und stabile Leistung während ihrer Betriebsdauer erbringen.

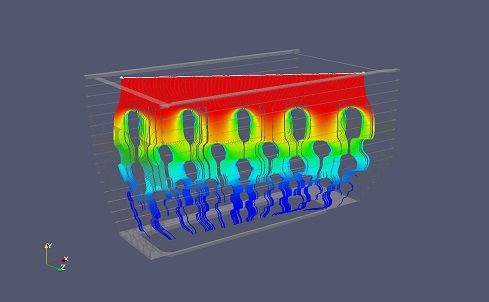

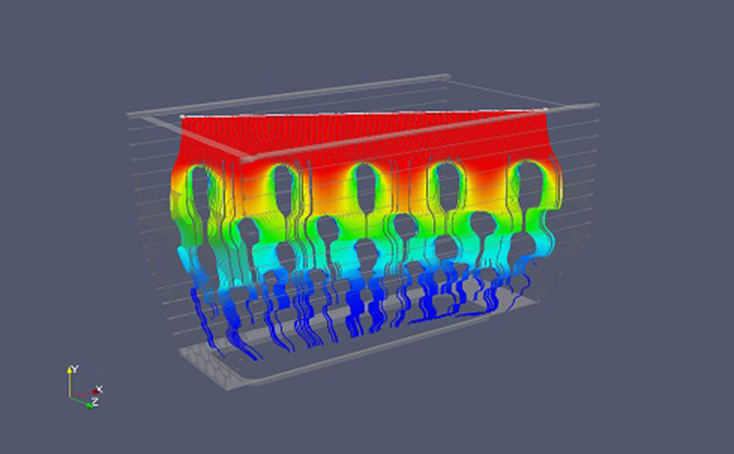

Tiefenanalyse

Wassertemperaturverteilungsprofile und die chemische Zusammensetzung der Abgase im Wärmetauscher sind optimiert.

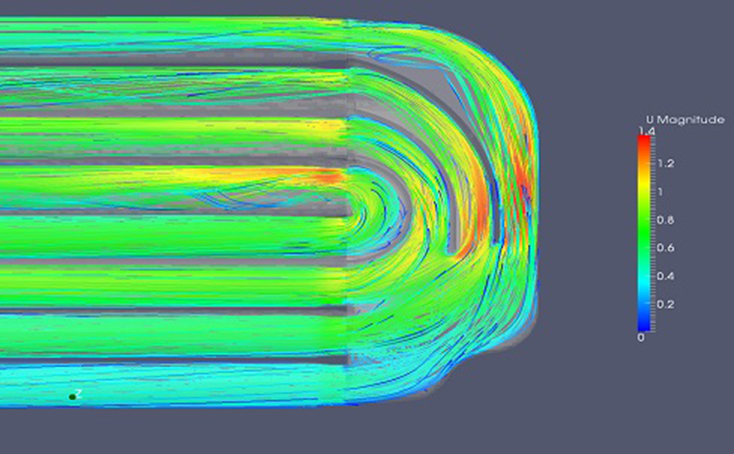

Effiziente Wärmeübertragung

Speziell konstruierte Hydraulikkammern sorgen durch gezielte Wasserverwirbelung für eine hohe Wärmeübertragung bei optimiertem Druckverlust.

Geprüfte Energieeffizienz nach ErP

Gas-Brennwertkessel von ELCO erreichen dank ihrer hohen Kondensationsrate selbst bei Volllast die ErP-Effizienzklassen A oder A+ (gemäß Verordnung (EU) Nr. 811/2013 für Raumheizgeräte und Verbundanlagen). Hier dargestellt am Beispiel der THISION® S PLUS Combi 24.

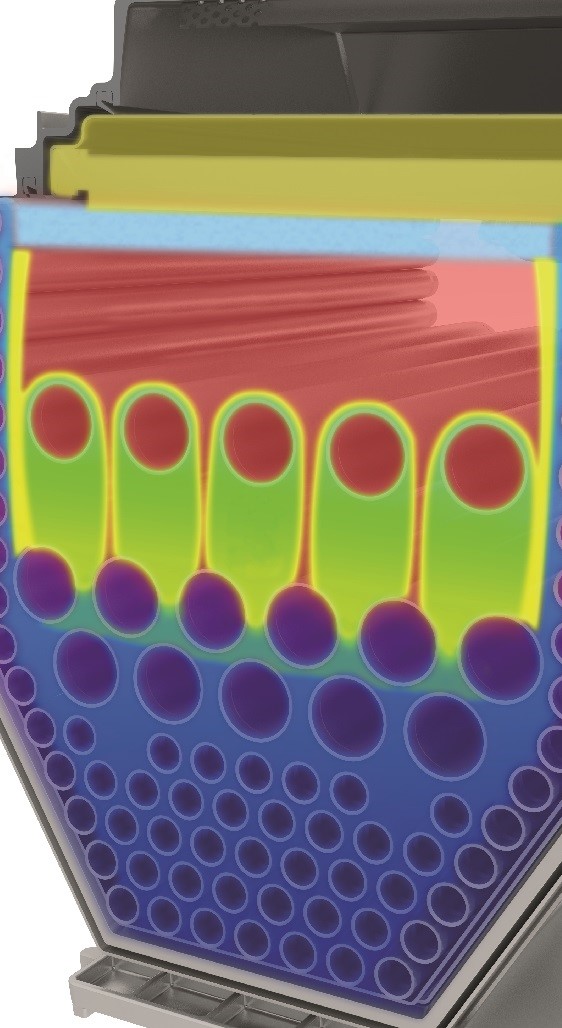

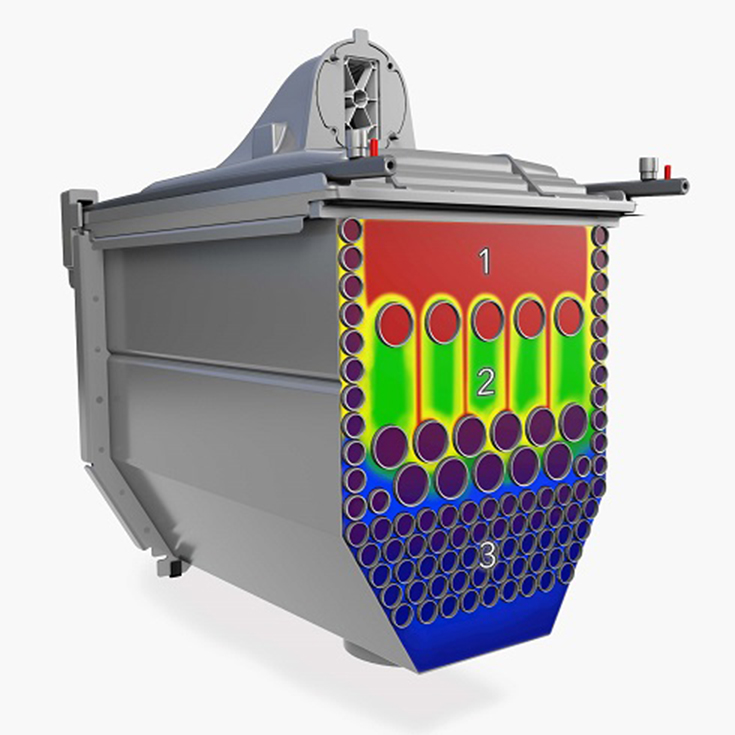

3D-Simulation eines Wärmetauschers mit farbiger Darstellung der Temperatur- und Verbrennungszonen.

Optimierte Verbrennungszonen

Durch die Steuerung spezifischer Zonen mit gegensätzlichen Anforderungen wird ein hoher Energieertrag bei reduzierten Emissionen erzielt. In Zone 1 steigen die Temperaturen auf über 1.000 °C, wodurch die NOx-Bildung gesenkt wird. Dank einer schnellen Strömung und raschen Temperaturabsenkung bleiben die Rauchgastemperaturen über 600 °C, was eine gezielte Ausbrandphase begünstigt. Die Kondensation und die Übertragung der restlichen Rauchgasenergie erfolgen bei ca. 56 °C in Zone 3.

Aufbau des HEX3

Unsere Wärmetauscher weisen drei Bereiche auf:

HEX3-Heizkesseltechnologie

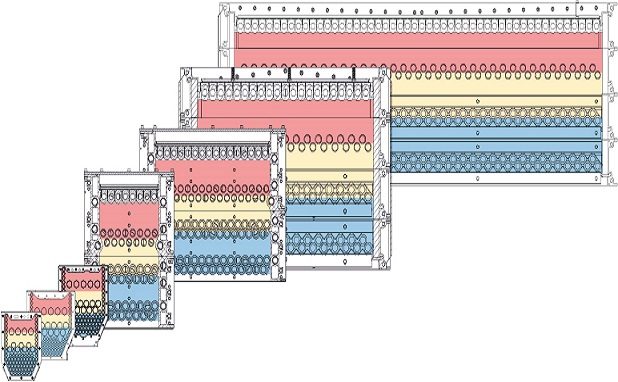

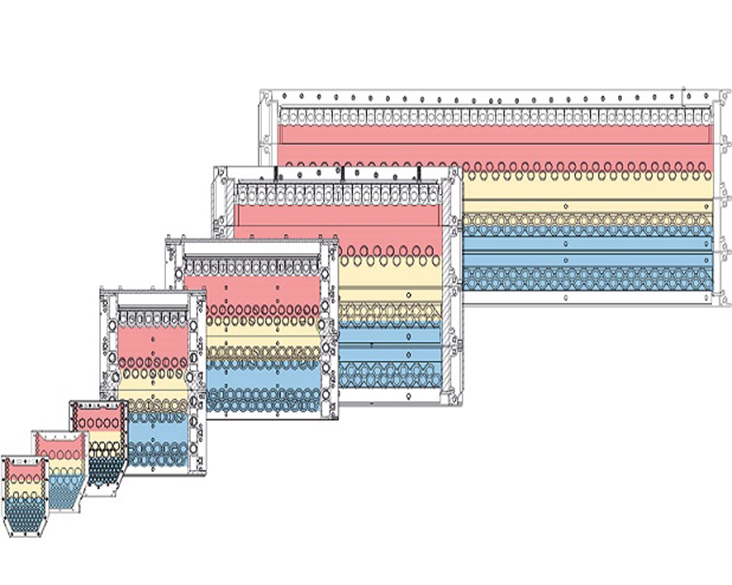

Schematische Darstellung der hex³-Wärmetauschertechnologie in verschiedenen Grössen für unterschiedliche Heizleistungsbereiche.

ELCO verwendet dieselbe Brenner- und Wärmetauscher-Technologie über den gesamten Premium-Heizkesselbereich von 2,0 kW bis 2 MW.

Senkung von Emissionen

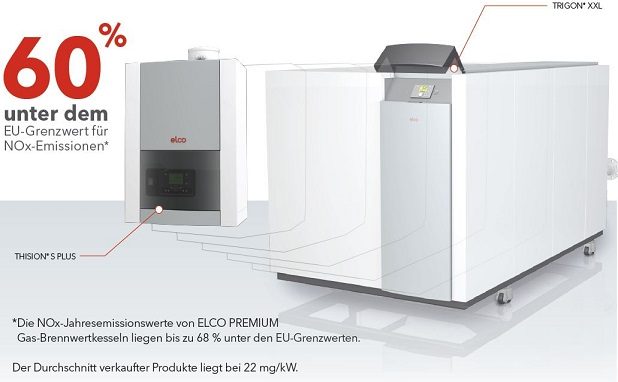

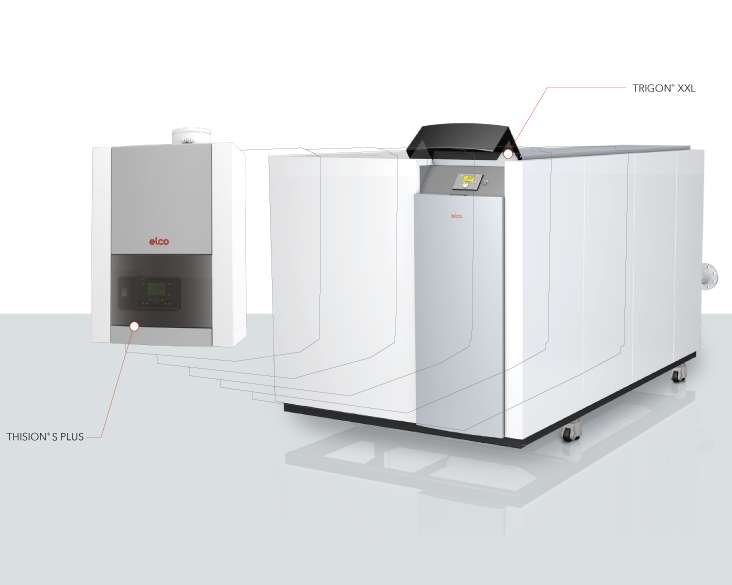

Vergleich eines kompakten und eines großen ELCO Heizsystems mit hex³-Technologie zur emissionsarmen Wärmeerzeugung.

Von den größten Geräten für den gewerblichen Einsatz bis zum Premium-Sortiment unserer Heizkessel für die Haustechnik sind die ELCO-Produkte auf eine Reduzierung von NOx-Emissionen ausgelegt. Die NOx-Emissionen der hier behandelten ELCO Premium-HEX3-Gaskessel lagen etwa 60 % unter dem EU-Ökodesign-Referenzgrenzwert für NOx von 56 mg/kWh für gasbefeuerte Kessel.*

*Das erfasste Portfolio umfasst die Modellreihen THISION® S PLUS, THISION® XS PLUS und TRIGON®, die in die zugrunde liegende Berechnung einfließen. Der Referenzgrenzwert von 56 mg/kWh stammt aus der Verordnung (EU) Nr. 813/2013 der Kommission zur Durchführung der Ökodesign-Richtlinie 2009/125/EG. Basierend auf den umsatzgewichteten NOx-Emissionen des erfassten ELCO-Premium-HEX3-Gasheizkessel-Portfolios im Jahr 2018 im Vergleich zum EU-Referenzgrenzwert von 56 mg/kWh.
